潜水吸粪泵
更新日期:2018-01-12 18:45:39

.工作原理

混合吸粪机的主要功能是将粪池内粪液进行切割搅拌,然后将粪液输送到后续设备中。其工作原理是通过电动机带动叶轮高速旋转,使泵体空腔内形成真空,在大气压的作用下,粪液被吸入泵体、通过粪液管道运输至指定设备中。



2.技术参数



序号

项 目

单位

规格

1

结构形式



叶轮式

2

规格型号



GXJL-XFB-006

3

配套动力

kw

15

4

流量(清水)

m3/n

110

5

外形尺寸

mm

1272×1272×3493

6

结构质量

kg

385

7

吸粪通道的长度

m

2.635

8

转速

r/min

1460

9

扬程(清水)

m

10

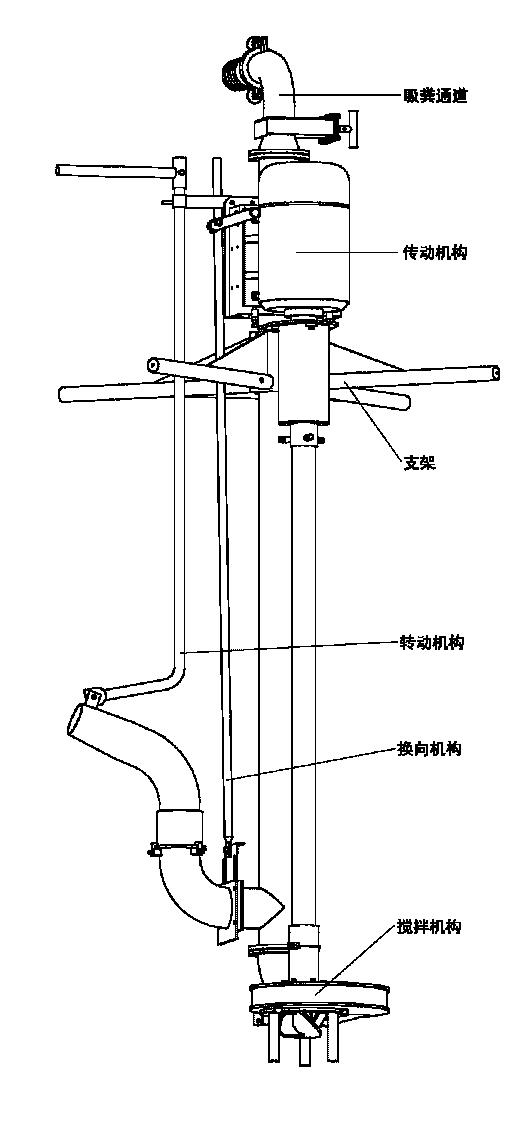

3.产品结构



   吸粪机通道是粪液主要的流经部分,引导粪液顺利排出粪池,其截流箱可以通过抽拉控制粪液流量,完全关闭时与换向机构配合起到粪液回流粪池的作用。传动机构为粪液的吸排提供全部的动力。换向机构,关闭截流箱打开该机构,可实现粪液回流粪池,达到充分搅拌、均匀混合池中粪液的目的,为后续的固液分离做好准备工作。

转动机构是粪液回流的主要通道,同时通过转动改变回流粪液排出位置。

搅拌机构是吸粪机的核心部件,直接将传动机构的动力传施加于粪液,推动粪液流动。

支架起到安装固定吸粪机的作用。

4.适用范围

混合吸粪机所处理粪液浓度(所含固体质量浓度)应在 10%以内,适用粪池深度为 1.6-3.5 米。另外各牧场因其养殖方式不同,粪液还会掺杂入其他固体物质而影响吸粪机的使用,故按工况分类如下:

1)推荐工况一:所处理粪液来自垫沼渣的卧床牛舍,此为最佳工况,因其粪液不含沙石,故在浓度合适的条件下,混合吸粪机使用寿命最长。

2)推荐工况二:所处理粪液含少量细沙粒(如牛卧床垫细沙的牧场挤奶厅所收集的粪液),由于磨损,吸粪机的使用寿命会相应缩短,请用户及时更换配件,以免影响吸粪机使用性能。

3)不推荐工况:所处理粪污来自垫沙石的卧床牛舍,由于其中含有大量的沙石,强烈磨损会使某些零部件的寿命明显缩短;另外,如粪污中含有较长纤维时,可能会缠绕致死叶轮而造成设备损坏;介于以上情况,建议用户改善粪污质量,或及时检查、处理以上问题。
